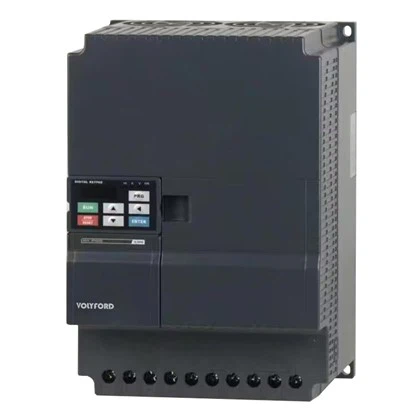

La sèrie VLF9 és la nova generació de productes per satisfer el propòsit general i la demanda tècnica especial. El nou rendiment de control vectorial sense sensor dissenyat de l'inversor VLF9 ha millorat la fiabilitat a baixa velocitat, la capacitat de sobrecàrrega a baixa freqüència i una alta precisió de control en mode de control de tensió de bucle obert. La seva funció d'anti-viatge i una forta adaptabilitat a pitjors reixetes, temperatura, humitat i pols fan que compleixi els requisits d'alt rendiment de l'aplicació del client.

Inversors de la sèrie VLF9 interfície RS485 integrada que pot utilitzar la càrrega, la descàrrega i el seguiment del programari del paràmetre de l'inversor. El PID integrat, el control transversal de 16 velocitats múltiples pot realitzar diverses unitats complicades d'alta precisió i s'aplica àmpliament a la indústria tèxtil, paperera, màquina-eina, envasos, impressió, bomba i ventilador.

Sèries i models

Voltatge nivell	Model	Capacitat nominal（KVA）	Sortida nominal Actual（A）	Aplicable Motor (KW)
220V Solter fase	VLF9-2S0004G	1	2.3	0.4
	VLF9-2S0007G	1.5	4	0.75
	VLF9-2S0015G	3	7	1.5
	VLF9-2S0022G	4	9.6	2.2
220V Tres fase	VLF9-2T0004G	1.5	2.1	0.4
	VLF9-2T0007G	3	3.8	0.75
	VLF9-2T0015G	4	5.1	1.5
	VLF9-2T0022G	5.9	9	2.2
	VLF9-2T0037G	8.9	13	3.7
	VLF9-2T0055G	17	25	5.5
	VLF9-2T0075G	21	32	7.5
	VLF9-2T0110G	30	45	11
	VLF9-2T0150G	40	60	15
	VLF9-2T0185G	57	75	18.5
	VLF9-2T0220G	69	91	22
	VLF9-2T0300G	85	112	30
	VLF9-2T0370G	114	150	37
	VLF9-2T0450G	134	176	45
	VLF9-2T0550G	160	210	55
	VLF9-2T0750G	231	304	75
380V Tres fase	VLF9-4T0007G-C	1.5	2.1	0.75
	VLF9-4T0015G-C	3	3.8	1.5
	VLF9-4T0022G-C	4	5.1	2.2
	VLF9-4T0037G-B	5.9	9	3.7
	VLF9-4T0055G-B	8.9	13	5.5
	VLF9-4T0075G-B	11	17	7.5
	VLF9-4T0110G	17	25	11
	VLF9-4T0150G	21	32	15
	VLF9-4T0185G	24	37	18.5
	VLF9-4T0220G	30	45	22
	VLF9-4T0300G	40	60	30
	VLF9-4T0370G	57	75	37
	VLF9-4T0450G	69	91	45
	VLF9-4T0550G	85	112	55
	VLF9-4T0750G	114	150	75
	VLF9-4T0900G	134	176	90
	VLF9-4T1100G	160	210	110
	VLF9-4T1320G	192	253	132
	VLF9-4T1600G	216	304	160
	VLF9-4T1850G	234	355	185
	VLF9-4T2000G	250	377	200
	VLF9-4T2200G	280	426	220
	VLF9-4T2500G	355	465	250
	VLF9-4T2800G	396	520	280
	VLF9-4T3150G	445	585	315
	VLF9-4T3500G	500	650	350
	VLF9-4T4000G	565	725	400
	VLF9-4T4500G	630	820	450
	VLF9-4T5000G	700	860	500
	VLF9-4T5600G	784	990	560
	VLF9-4T6300G	882	1100	630
	VLF9-4T7100G	994	1280	710
	VLF9-4T8000G	1120	1400	800

Especificacions

Elements		Especificacions
Entrada	Tensió nominal	Monofàsica 220V Trifàsic 380V / 415V / 440V/460V; 50Hz/60Hz
Entrada	Interval	Voltatge: ± 20% taxa de desequilibri de tensió:<3%; frequency: ±5%
Sortida	Tensió nominal	0~380V / 415V / 440V/460V
	Rang de freqüència	0Hz-5000Hz
	Resolució de freqüència	0,01 Hz
	Capacitat de sobrecàrrega	150 per cent de corrent nominal durant 1 minut, 180 per cent de corrent nominal durant 3 segons
Funció de control	Precisió del control de parell	±5 per cent （FVC）
	Mode de control	V/F, control vectorial sense sensor (SVC), control vectorial del sensor de velocitat (FVC) admet motor PMSM
	Precisió de freqüència	Configuració digital: la freqüència més alta {{0}},01 per cent Configuració analògica: la freqüència més alta 0,2 per cent
	Resolució de freqüència	Configuració digital: {{0}},01Hz; Configuració analògica: la freqüència més alta × 0,1 per cent
	Freqüència d'inici	0,40Hz-20.00Hz
	Augment del parell	Augment automàtic del parell, augment manual del parell {{0}},1% ~30,0%
	Corba V/F	Cinc maneres: corba V/F de parell constant, 1 tipus d'usuari definit Corba V/F, 3 tipus de corba de parell descendent (2,0/1,7/1,2 vegades la potència)
	Acc./des. corba	Dues maneres: lineal Acc./Dec., S-corve Acc./Dec.; 7 tipus de Acc./Dec. temps, unitat de temps (minut/segon) opcional, màx. temps: 6000 minuts.
	Frenada de corrent continu	Freqüència de frenada de CC: {{0}}Hz~ Temps de frenada de freqüència màxima: 0.0s~36,0s Valor actual de l'acció de frenada: {{0}}.0 per cent ~100,0 per cent
	Frenada que consumeix energia	Per sota de la unitat de frenada integrada de 37 kW, la unitat de frenada integrada 30-37KW opcional, la resistència de frenada externa és opcional.
	Fent córrer	Interval de freqüència de jog:{{0}},1Hz~50.00Hz, JOG Acc./Desc. temps: 0,1 ~ 60,0 s
	Doble PID incorporat	Constitueix fàcilment un sistema de control de bucle tancat
	Funcionament de velocitat en diverses etapes	Màxim 16 velocitats de diverses etapes que s'executen mitjançant un PLC integrat o terminals de control
	Freqüència de swing tèxtil	Freqüència de swing disponible amb freqüència predeterminada i ajustable central
	Regulació automàtica de tensió	Mantenir una tensió estable automàticament quan la tensió de la xarxa transitori
	Funcionament d'estalvi d'energia automàtic	Estalvi d'energia mitjançant l'optimització automàtica de la corba V/F segons la càrrega
	Limitació automàtica de corrent	Limitació automàtica de corrent per evitar un accident freqüent per sobrecorrent
	Control de múltiples bombes	Amb la targeta de subministrament d'aigua, la funció pot implementar diverses bombes de subministrament d'aigua a pressió constant
	Comunicació	Modbus estàndard
Córrer funció	Canal de comandament en execució	Tauler de control: terminal de control: port sèrie: 3 canals commutables
	Canal de configuració de freqüència	Configuració del potenciòmetre del tauler de control: configuració de les tecles del tauler de control ▲,▼; Configuració del codi de funció: Configuració del port sèrie; Configuració de terminal amunt/avall: Configuració de tensió analògica d'entrada: Configuració de corrent analògic d'entrada: Configuració de pols d'entrada; Configuració de maneres combinades; Les maneres anteriors són commutables.
	Canal d'entrada	8 terminals d'entrada digital, 1 dels quals admet entrada de pols d'alta velocitat de fins a 100 KHZ 2 terminals d'entrada analògica, 1 admet entrada de tensió 0~10V 1 admet entrada de tensió 0~1{0V o entrada de corrent de 0~20mA
	Canal de sortida	1 terminal de sortida d'impulsos d'alta velocitat (tipus de col·lector obert opcional), que admet una sortida de senyal d'ona quadrada de 0~100Khz 1 terminal de sortida digital 2 terminals de sortida de relé (més o igual a 5,5 kW), un relé per sota de 5,5 kW 2 terminals de sortida analògic, admeten sortida de corrent 0~20mA o sortida de voltatge 0~10V (més o igual a 2 terminals de 5,5 kW) <5,5 kW 1 terminal
Panell de control	Pantalla digital LED	Mostra la freqüència de configuració, la tensió de sortida, el corrent de sortida, etc.
	Display de comptador extern	Mostra la freqüència de sortida, el corrent de sortida, la tensió de sortida, etc.
	Tecla de bloqueig	Totes les claus es poden bloquejar
Funció de protecció		Protecció contra sobretensions: protecció contra sobretensió: protecció contra sobreescalfament: protecció contra sobrecàrregues, etc. Protecció contra pèrdua de fase d'entrada
Parts opcionals		Unitat de frenada: panell de control remot: cable: peus de muntatge de panell, etc.
Medi ambient	Medi ambient	A l'interior, lliure de llum solar directa, pols, gas corrosiu, boira d'oli, vapor, sal de comptagotes d'aigua, etc.
	Altitud	Menys de 1.000 m (es necessària una reducció per sobre de 1.000 m)
	Temperatura ambient	－10 graus -＋40 graus
	Humitat	<90%RH, no condensation
	Vibració	Menys de 5,9 m/s (0,6 g)
	Temperatura del magatzem	-20 graus -+60 graus
Estructura	Nivell de protecció	IP20 (En la selecció de la unitat de visualització d'estat o l'estat del teclat)
Estructura	Refrigeració	Refrigeració per aire forçat
Instal·lació		Muntat a la paret; Muntat a terra
